Penggerak frekuensi tiga fase, juga dikenal sebagai penggerak frekuensi variabel (VFD), adalah perangkat penting yang digunakan untuk mengatur kecepatan dan torsi motor listrik. Sebagai pemasok Penggerak Frekuensi 3 Fase yang tepercaya, saya bersemangat mempelajari mekanisme yang digunakan perangkat luar biasa ini untuk mengontrol kecepatan motor dan memberikan kinerja yang efisien.
Prinsip Dasar Penggerak Frekuensi 3 Fasa
Inti dari penggerak frekuensi tiga fase adalah kemampuan untuk mengubah daya AC yang masuk. Biasanya, catu daya utilitas menyediakan sinyal AC dengan frekuensi tetap dan tegangan tetap. Penggerak Frekuensi 3 Fasa terdiri dari tiga bagian utama: penyearah, bus DC, dan inverter.
Penyearah adalah tahap pertama dalam konverter frekuensi. Ini mengubah daya AC tiga fase yang masuk menjadi daya DC. Hal ini biasanya dicapai dengan menggunakan rangkaian penyearah jembatan, yang secara efisien dapat mengubah arus bolak-balik menjadi arus searah. Daya DC kemudian dialirkan ke bus DC, yang bertindak sebagai reservoir, memuluskan daya dan menyediakan tegangan DC yang stabil untuk tahap berikutnya.
Inverter adalah bagian terpenting dalam mengendalikan kecepatan motor. Dibutuhkan daya DC dari bus DC dan mengubahnya kembali menjadi daya AC tiga fasa, tetapi dengan frekuensi dan tegangan yang bervariasi. Dengan mengatur frekuensi dan tegangan keluaran daya AC, kecepatan dan torsi motor tiga fasa yang terhubung dapat dikontrol secara tepat.
Mengontrol Kecepatan Motor melalui Penyesuaian Frekuensi
Kecepatan motor induksi tiga fasa berbanding lurus dengan frekuensi catu daya. Kecepatan sinkron ((N_s)) suatu motor dapat dihitung menggunakan rumus (N_s=\frac{120f}{p}), dengan (f) adalah frekuensi catu daya dalam Hertz (Hz) dan (p) adalah jumlah kutub motor.
Pada motor standar yang beroperasi pada frekuensi tetap dari jaringan utilitas (misalnya 50 Hz atau 60 Hz), kecepatannya relatif konstan. Namun, dengan Penggerak Frekuensi 3 Fasa, frekuensi daya keluaran dapat diatur. Ketika frekuensi dinaikkan, kecepatan sinkron motor meningkat, dan akibatnya kecepatan kerja aktual motor juga meningkat. Sebaliknya bila frekuensi diperkecil maka kecepatan motor pun berkurang.
Misalnya, jika kita memiliki motor 4 kutub, pada frekuensi 50 Hz, kecepatan sinkronnya (N_s=\frac{120\times50}{4}=1500) RPM. Jika kita mengatur frekuensi menjadi 25 Hz menggunakan Penggerak Frekuensi 3 Fasa, kecepatan sinkron menjadi (N_s=\frac{120\times25}{4}=750) RPM.
Sebagai pemasok, kami menawarkan berbagai macam konverter frekuensi, termasukKonverter Frekuensi 50hz Ke 60hz 3 Phase, yang memungkinkan penyesuaian mulus antara frekuensi umum ini, memberikan fleksibilitas besar untuk aplikasi motor yang berbeda.
Tegangan - Hubungan Frekuensi (Kontrol V/F)
Selain penyesuaian frekuensi, tegangan daya keluaran juga harus dikontrol dengan cermat. Hubungan antara tegangan dan frekuensi sangat penting untuk pengoperasian motor yang benar. Metode kontrol yang umum adalah kontrol Volt - per - Hertz (V/F).
Pada motor, fluks magnet pada inti stator sebanding dengan perbandingan tegangan ((V)) terhadap frekuensi ((f)). Jika frekuensi diubah tanpa mengatur tegangan secara proporsional, dapat menimbulkan masalah seperti magnetisasi berlebih atau magnetisasi kurang pada motor. Magnetisasi yang berlebihan dapat menyebabkan penarikan arus yang berlebihan, panas berlebih, dan potensi kerusakan pada motor. Sebaliknya, magnetisasi yang kurang dapat mengakibatkan berkurangnya torsi dan pengoperasian yang tidak efisien.
Untuk menjaga fluks magnet konstan pada motor, tegangan harus disesuaikan secara proporsional dengan frekuensi. Misalnya, jika frekuensinya dibelah dua, tegangannya juga harus dibelah dua. Banyak Penggerak Frekuensi 3 Fasa menggunakan algoritme bawaan untuk memastikan bahwa rasio V/F tetap konstan pada rentang frekuensi yang luas, memberikan pengoperasian motor yang stabil dan efisien.
Metode Pengendalian Tingkat Lanjut
Meskipun kontrol V/F sederhana dan banyak digunakan, ada metode kontrol yang lebih canggih yang dapat menawarkan kinerja lebih baik. Salah satu metode tersebut adalah pengendalian vektor (juga dikenal sebagai pengendalian berorientasi lapangan).
Kontrol vektor memungkinkan kontrol yang tepat terhadap medan magnet dan torsi motor secara mandiri. Hal ini dicapai dengan menguraikan arus stator menjadi dua komponen: komponen penghasil fluks magnet ((I_d)) dan komponen penghasil torsi ((I_q)). Dengan mengontrol kedua komponen ini secara terpisah, penggerak dapat mencapai kontrol torsi dan kecepatan yang cepat dan akurat, mirip dengan motor DC.
Metode pengendalian lanjutan lainnya adalah pengendalian torsi langsung (DTC). DTC secara langsung mengontrol torsi dan fluks motor dengan memilih vektor tegangan yang sesuai dari inverter. Metode ini memberikan respons torsi yang sangat cepat dan kinerja dinamis tinggi, sehingga cocok untuk aplikasi yang memerlukan perubahan kecepatan dan torsi yang cepat, seperti robotika dan pemesinan presisi tinggi.
Aplikasi dan Manfaat Menggunakan Penggerak Frekuensi 3 Fasa
Kemampuan untuk mengontrol kecepatan motor menggunakan Penggerak Frekuensi 3 Fasa memiliki banyak penerapan di berbagai industri. Di sektor industri, VFD banyak digunakan pada pompa, fan, dan konveyor. Dengan menyesuaikan kecepatan motor sesuai dengan kebutuhan beban aktual, penghematan energi yang signifikan dapat dicapai. Misalnya, dalam aplikasi pompa, jika kebutuhan aliran air berkurang, konverter frekuensi dapat mengurangi kecepatan motor, sehingga mengurangi konsumsi daya pompa.
Dalam sistem HVAC, Penggerak Frekuensi 3 Fasa dapat mengontrol kecepatan kompresor dan kipas, memberikan kontrol suhu dan aliran udara yang lebih presisi, sekaligus menghemat energi. Dalam industri manufaktur, VFD digunakan pada peralatan mesin untuk mengontrol kecepatan pemotongan dan laju pengumpanan, sehingga meningkatkan akurasi dan produktivitas pemesinan.

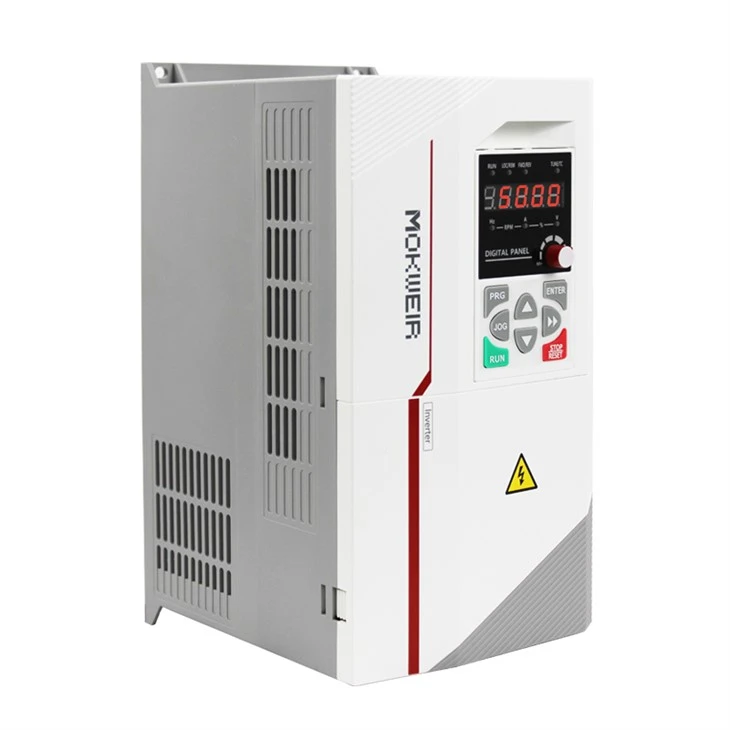

Kami, sebagai pemasok Penggerak Frekuensi 3 Fase, menawarkan beragam produk untuk memenuhi kebutuhan aplikasi yang berbeda. KitaPenggerak Inverter 7,5 KwDanPKS 10 Hpdirancang untuk memberikan kontrol kecepatan motor yang andal dan efisien untuk berbagai aplikasi industri dan komersial.
Kesimpulan dan Ajakan Bertindak
Kesimpulannya, Penggerak Frekuensi 3 Fasa adalah perangkat kuat dan serbaguna yang menawarkan kontrol presisi atas kecepatan motor melalui penyesuaian frekuensi dan tegangan. Baik menggunakan kontrol V/F dasar atau metode kontrol vektor dan torsi langsung yang canggih, penggerak ini dapat memberikan penghematan energi yang signifikan, peningkatan kinerja, dan peningkatan fleksibilitas dalam aplikasi motor.
Sebagai pemasok Penggerak Frekuensi 3 Fase terkemuka, kami berdedikasi untuk menyediakan produk berkualitas tinggi dan layanan pelanggan yang sangat baik. Jika Anda mencari konverter frekuensi yang andal untuk kebutuhan kontrol motor Anda, kami mengundang Anda untuk menghubungi kami untuk diskusi terperinci dan menjelajahi penawaran produk kami. Tim ahli kami siap membantu Anda dalam memilih drive yang paling sesuai untuk aplikasi spesifik Anda.
Referensi
- Boldea, I., & Nasar, SA (1985). Penggerak Listrik: Pendekatan Integratif. Pers CRC.
- Fitzgerald, AE, Kingsley, C., & Umans, SD (2003). Mesin Listrik. McGraw - Bukit.
- Krause, PC, Wasynczuk, O., & Sudhoff, SD (2002). Analisis Mesin Listrik dan Sistem Penggerak. Wiley.
